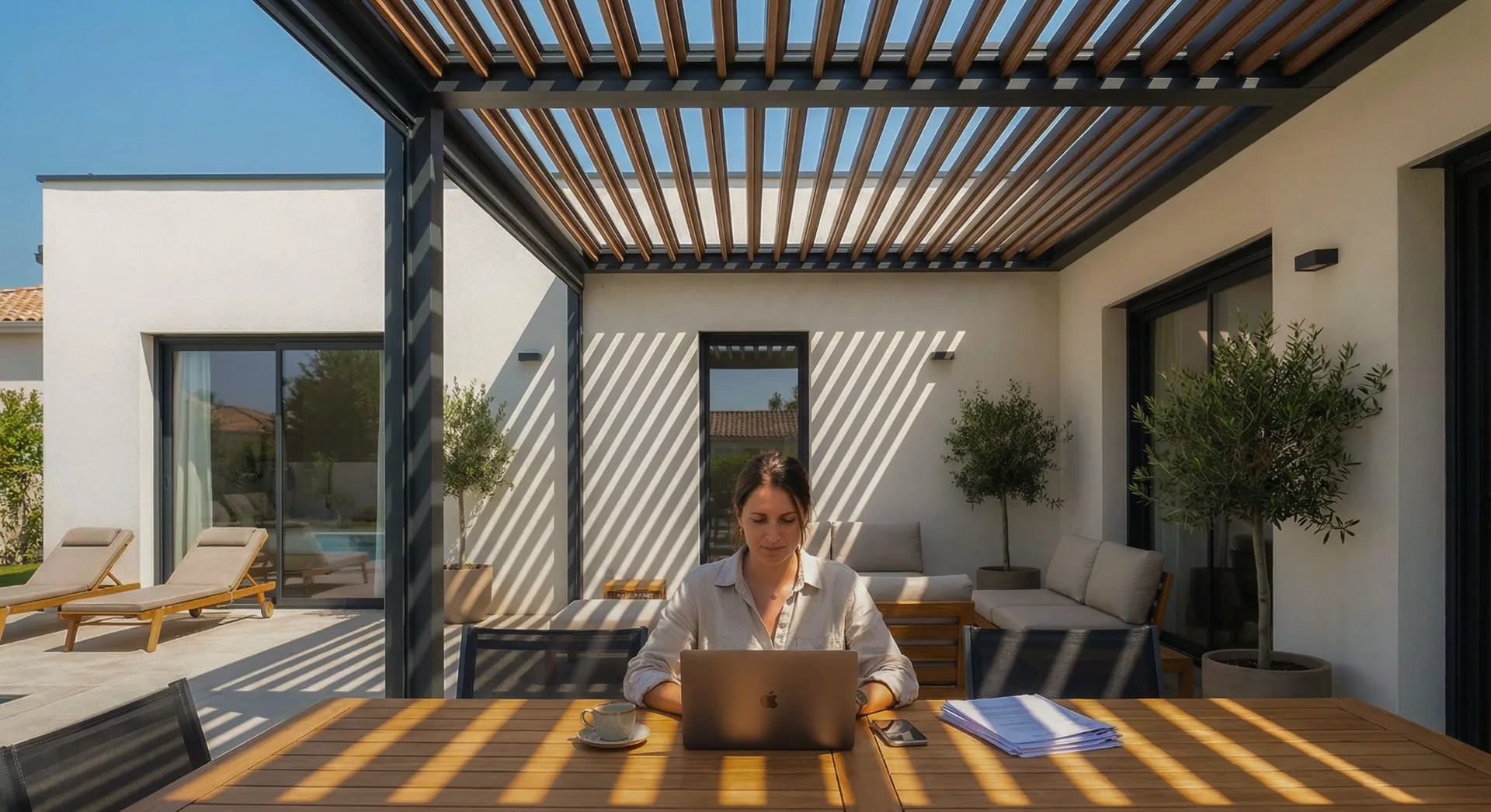

Udbudstekst for bioklimatisk pergola: skabelon for arkitekter.
Komplet tilbudsskabelon for bioklimatiske aluminium-pergolasystemer — positioner, normreferencer og udførelsesvejledninger for arkitekter og rådgivende ingeniører.
1. Konstruktionsbeskrivelse
Bioklimatisk lameldæk med motoriserede, drejelige aluminiumlameller. Lamelrotation 0–115° lineært. Modulstørrelse [3×3 / 3×4 / 3×5 / 4×4 / 4×5 / 4×6] meter. Udførelse fritstående / vægmonteret / kombineret. Samlet installation [samlet areal] m² i [antal] koblede moduler med fælles midtersøjler.
2. Materialespecifikation
Aluminiumprofiler af EN AW-6063-T5, strengpresset iht. EN 12020-2, vægtykkelse lamel [25/32 mm], søjler [≥ 3 mm]. Korrosionsbeskyttelse: pulverlakering iht. Qualicoat Klasse 2 (EN 12206-1). Gennemsnitlig filmtykkelse ≥ 60 µm, ingen enkeltværdi < 40 µm. RAL-farve iht. bygherrens anvisning.
3. Bæringsnachweis
Statisk beregning iht. EN 1991-1-3 (snelast project-specific snow review) og EN 1991-1-4 (vindlast klasse 6 iht. EN 13561, testet til Projektvind review). Projektspecifik stabilitetsberegning af konstruktør. Udtræksforsøg i forankringspunkter iht. EN 1992 påkrævet.
4. Vandafledning
Skjult vandafledning i søjleprofilerne, integreret tagrende i bærebjelken, EPDM-tætning i lamellernes endepunkter. Med lukkede lameller: slagregntæt IP24, afledningskapacitet ≥ 180 mm/t.
5. Drift og styring
Motor RF control eller iO, IP44, lavspænding 24 V. Betjening via radiostyringafsender og/eller vægkontakt. Tilvalg: smart home-integration via gateway cloud hub eller ConnectHomeline. Vind- og regnsensorer med automatisk lukning ved [50] km/h.
6. Sikkerhed og brandsikring
Materiale A1 iht. EN 13501-1 (ubrændbart). Stof i lodrette skærme klasse B1 iht. DIN 4102-1 eller Cs2,d0 iht. EN 13501-1. Nødudløsning af lameller manuelt muligt ved strømsvigt.
7. Fastgørelse og ankre
Forankring iht. konstruktørens anvisning: kemiske ankre M16 i beton C25/30 (mindst 100 mm forankringsdybde) eller mekaniske skrueankre med ETA-certificering. Skruemateriale: A4 (V4A).
8. Garanti og vedligehold
Strukturgaranti ≥ 10 år på aluminiumsrammen, ≥ 5 år på pulverlakering, ≥ 5 år på elektriske komponenter og drivenheder. Årlig vedligeholdelsesplan vedlægges overdragelsesprotokollen. Tilgængelighed af reservedele ≥ 10 år.
9. Levering og montage
Præmonteret modulsystem, leveret i beskyttelsesfolie. Montage af certificeret virksomhed med producentuddannelse. Monteringstid ≤ 1,5 arbejdsdag pr. modul. Overdragelsesprotokol med statisk beregning, bestrygningscertifikat (Qualicoat) og CE-overensstemmelseserklæring iht. Byggevareforordningen 305/2011.
Dokumenter der kræves fra tilbudsgiveren
- [ ] EN 1991 statisk forrapport (projektspecifik) - [ ] Bestrygningscertifikat med gyldigt Qualicoat-kode - [ ] CE-overensstemmelseserklæring - [ ] Datablad med profildata og lastverifikation - [ ] Referenceliste med ≥ 3 sammenlignelige projekter - [ ] Garantierklæring i skriftlig form (10 + 5 + 5 år)
PONARC leverer alle 9 specifikationspunkter som et færdigt udbudsdokument til arkitekter og rådgivere.
Næste skridt
Send mål, fotos af monteringsområdet, stedets kontekst, ønsket overflade og anvendelse. PONARC kan derefter koble forespørgslen til den rigtige produktfamilie, tekniske kontroller og tilbudsvej uden at tilføje udokumenterede præstationsløfter.
PONARC PROJEKTNOTE
Sådan bruges artiklen i en reel specifikation
Brug artiklen som planlægningsfilter, og bekræft derefter mål, eksponering, underlag, styring og dokumentationsbehov med PONARC før tilbud.
