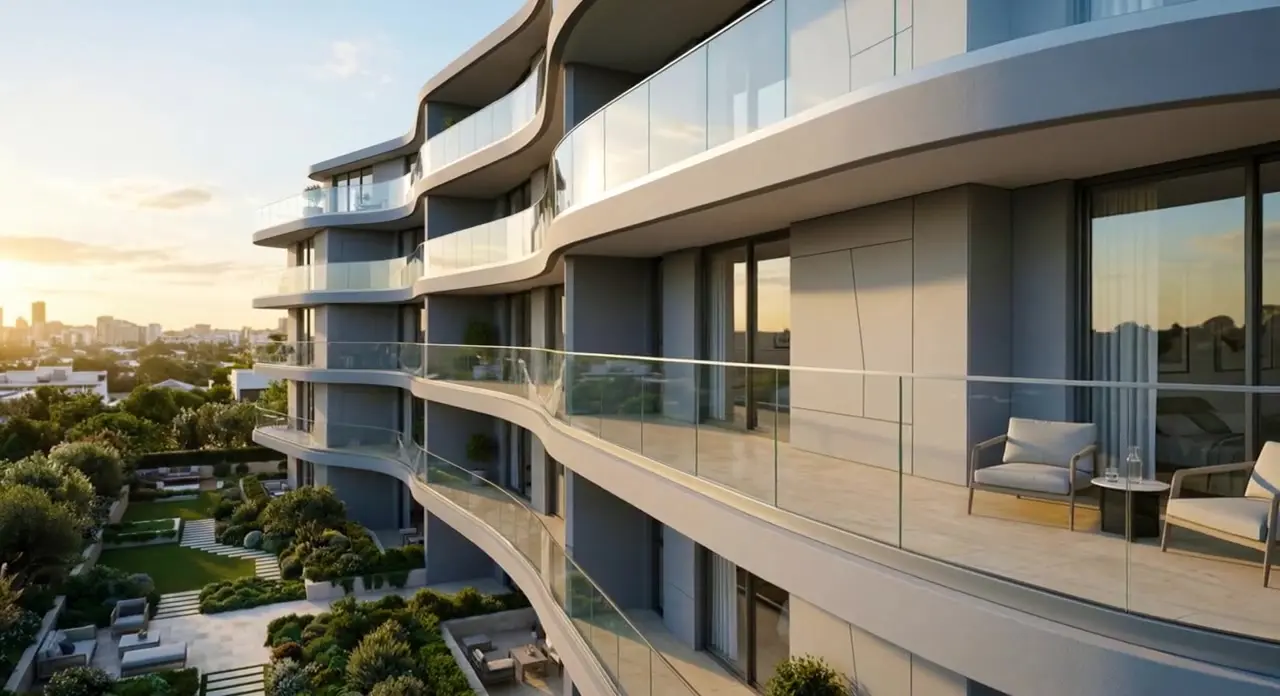

Helglas Raekvaerk: Udbudsbeskrivelse EN 1991 — Lastklasser og udbudstekst.
Komplet vejledning til udarbejdelse af udbudsbeskrivelse for helglas-raekvaerker i henhold til EN 1991 og DIN 18008 — lastklasser, glasdimensionering og CE-krav.
Et helglas-raekvaerk uden synlige befaestigelser kraever en grundig udbudsbeskrivelse. En generisk «liming med profil»-formulering vil ikke blive godkendt af nogen konstruktor uden EN 1991-beregning.
Krav til horisontal linjaelast
DIN EN 1991-1-1, Tabel 6.12: - Kategori A (Boliger): 0,5 kN/m - Kategori B/C (Kontorer, Forsamlingslokaler): 1,0 kN/m - Kategori C5 (Tribuner, taette folkemasser): 3,0 kN/m
Linjaelasten virker pa 1,10 m hojde vandret udad. Glastykkelse og klemhojde dimensioneres herefter.
Glasspecifikation
| Anvendelse | Glasopbygning | Minimumtykkelse | |---|---|---| | Brystning bolig Kat. A | VSG 8.8.4 PVB | 16,76 mm | | Brystning offentlig Kat. C | VSG 10.10.4 PVB | 20,76 mm | | Brystning hojhus exp. | VSG 12.12.4 SG-folie | 24,76 mm |
VSG = lamineret sikkerhedsglas med PVB- eller SG-folie. SG-folien holder glasset baerende selv efter brud — obligatorisk for Kat. C5.
Befaestigelsesformer
Gulvkanalsystem (f.eks. FS 1500): U-profil i aluminium med integreret klemsystem. Glasforbindelse via koniske klemkiler og trykplader. Vedligeholdelse: kontrol af klemmoment hvert 5. ar.
Punktholdt system: rustfrie klembeslaag for hver 600-800 mm, rustfri A4-skruer. Filigranudseende, men dyrere og mere montageintensivt.
Aluminiumposter med glasfyldning: billigt, men poster synlige.
Udbudstekst (kortversion)
Rammelost glasraekvaerkssystem, gulvmonteret, aluminiumgulvkanal anodiseret eller pulverlakeret RAL [nummer]. Glas: VSG [10.10.4 PVB / 12.12.4 SG] af termisk forhaerdet floatglas (TVG) eller monolitisk sikkerhedsglas (ESG-H), kanter polerede eller fasede. Mekanisk klemsystem med aluminiumtrykkilar, momentkontrolleret. Statisk beregning jf. DIN EN 1991-1-1 for kategori [A/B/C], horisontal linjaelast [0,5/1,0/2,0] kN/m. CE-maerkning jf. byggevareforordningen 305/2011. EPDM-taetningssaet mellem glas og profil. Leverandor: PONARC eller tilsvarende.
Hyppige fejl
1. Forkert lastklassificering: udendors terrasse pa restaurant er Kat. C, ikke Kat. A. 2. Floatglas i stedet for VSG: knuses i skarpe splinter — forbudt til brystninger. 3. For stort afstand mellem klempunkter: glasspandinger ved punktsystemer, brudrisiko. 4. Manglende EPDM-taetning: vand i gulvkanal, frostrevner i aluminium.
Statisk beregningsmetode
For hvert sted med specifik beregning: 1. Opstil lastmodel jf. EN 1991-1-1. 2. Beregn glastykkelse med sikkerhedsfaktor gamma = 1,5. 3. Momentkontrol af klaemmekanalens fastgorelse. 4. Verificer forankring i beton (udtaek jf. EN 1992).
PONARC leverer det statiske pakke projektspecifikt — generiske certifikater accepteres ikke af nogen konstruktor.
Næste skridt
Send mål, fotos af monteringsområdet, stedets kontekst, ønsket overflade og anvendelse. PONARC kan derefter koble forespørgslen til den rigtige produktfamilie, tekniske kontroller og tilbudsvej uden at tilføje udokumenterede præstationsløfter.
