Startseite/Alle Produkte/Aluminium Sichtschutz, Zaun- & Torsysteme/VisioMod Lineo — Horizontaler Aluzaun
VISIOMODAluminium Sichtschutz, Zaun- & Torsysteme

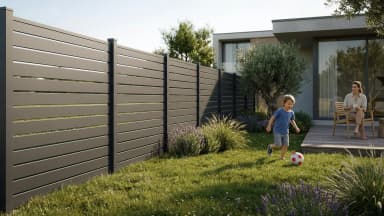

VisioMod Lineo — Horizontaler Aluzaun
VF-LINHorizontaler Aluminium-Lamellenzaun für Wohngrundstücke, Poolbereiche und Hotelterrassen. Drei Lamellenbreiten (30 / 50 / 80 mm) regeln das Verhältnis zwischen Sichtschutzgrad und Luftdurchlässigkeit – feine Lamellen zur Reduzierung von Windturbulenzen, der Wohn-Standard im mittleren Querschnitt oder nahezu geschlossene Flächen entlang der Straße. Verdeckte Pfosten sorgen für ein identisches Erscheinungsbild beidseitig; weder sichtbare Verschraubungen noch eine ausgewiesene Vorder- oder Rückseite. Pfostenabstände bis 2500 mm reduzieren die Pfostenanzahl auf langen Trassen. Höhen von 900 bis 2000 mm, Pulverbeschichtung Qualicoat Klasse 2 in jedem RAL-Ton oder drei Holzdekor-Laminaten. Eine wartungsfreie Alternative zu Holz-, Drahtgitter- und WPC-Zaunsystemen.
Horizontaler Aluminium-Lamellenzaun für Wohngrundstücke, Poolbereiche und Hotelterrassen. Drei Lamellenbreiten (30 / 50 / 80 mm) regeln das Verhältnis zwischen Sichtschutzgrad und Luftdurchlässigkeit – feine Lamellen zur Reduzierung von Windturbulenzen, der Wohn-Standard im mittleren Querschnitt oder nahezu geschlossene Flächen entlang der Straße. Verdeckte Pfosten sorgen für ein identisches Erscheinungsbild beidseitig; weder sichtbare Verschraubungen noch eine ausgewiesene Vorder- oder Rückseite. Pfostenabstände bis 2500 mm reduzieren die Pfostenanzahl auf langen Trassen. Höhen von 900 bis 2000 mm, Pulverbeschichtung Qualicoat Klasse 2 in jedem RAL-Ton oder drei Holzdekor-Laminaten. Eine wartungsfreie Alternative zu Holz-, Drahtgitter- und WPC-Zaunsystemen.
HAUPTMERKMALE
- Lamellenbreite 30 / 50 / 80 mm
- Pfostenabstand bis 2500 mm
- Höhen 900 – 2000 mm
- Verdeckte Befestigung beidseitig
- RAL-Pulverbeschichtung oder Holzdekor
PRODUKTENTSCHEIDUNG
Wann VisioMod Lineo — Horizontaler Aluzaun die richtige Lösung ist.
Diese Orientierung verbindet Produktwahl, Projektannahmen und technische Prüfung vor der Angebotsphase.
Vor dem Angebot prüfen
Maße, Untergrund und Befestigung
- Maße, Untergrund und Befestigung
- Wind, Sonne, Lasten und Bedienung
- Zubehör, Oberfläche und Wartung
Übergabe an Planung
Systemfamilie bestätigen
- Systemfamilie bestätigen
- Standortannahmen prüfen
- Mit klaren Optionen anfragen
PRODUKTANTWORTEN
Kurze Antworten zu VisioMod Lineo — Horizontaler Aluzaun.
Diese Antworten geben Käufern und Planern eine saubere, lokalisierte Einordnung vor der Angebotsanfrage.
Wofür wird dieses Produkt genutzt?
VisioMod Lineo — Horizontaler Aluzaun gehört zur Kategorie Aluminium Sichtschutz, Zaun- & Torsysteme und eignet sich, wenn Anwendung, Einbausituation und technische Prüfung gemeinsam bewertet werden sollen.
Produktfamilien vergleichen →Was sollte vor dem Angebot geprüft werden?
Klären Sie Maße, Standort, Befestigung, Exposition, Bedienung, Oberfläche, Zubehör und Wartungszugang, bevor das Projekt kalkuliert wird.
Projekt prüfen lassen →Wann ist technische Unterstützung sinnvoll?
Technische Unterstützung ist sinnvoll, wenn Lasten, lokale Anforderungen, Montagebedingungen oder mehrere Systemoptionen gegeneinander geprüft werden müssen.
Normen ansehen →Verfügbare Varianten
Konstruktive Übersicht
VisioMod Lineo ist ein horizontaler Aluminium-Lamellenzaun, konzipiert als nichttragendes Grenzsystem mit durchgehender architektonischer Linie. Der Aufbau folgt einer konsequenten Logik: Rahmen aus 40 × 40 mm Strangpressprofilen in Legierung 6063-T5, dazu hohlprofilierte Lamellen mit 20 mm Tiefe in den Breiten 30, 50 und 80 mm sowie Pfosten in 60 × 60 oder 80 × 80 mm. Die Pfostenraster reichen bis 2500 mm, die Bauhöhen sind in 900, 1200, 1500, 1800 und 2000 mm gestaffelt. Die drei Lamellenbreiten sind keine stilistischen Varianten, sondern optische Kalibrierungen: 30 mm liest sich als feine Lamelle mit 1:1-Fugenverhältnis, 50 mm bildet die Standardrezeptur für Wohngrundstücke, 80 mm erzeugt eine ruhige, fast wandartige Schichtung. Lineo verträgt Windlasten von 1,0 kN/m² in Standardlage und 1,4 kN/m² in exponierter Küstenlage gemäß DIN EN 1991-1-4. Die Beschichtung erfolgt nach Qualicoat Klasse 2, in Küstennähe nach Qualimarine. Verfügbar in feinstrukturierten RAL-Tönen, halbmatten Anthrazitvarianten und holzbildlackierten Oberflächen. Als Spitzenmodell der Atelier-Linie versteht sich Lineo als architektonisches Element im Werkbund-Sinn: präzise gefertigt, materialehrlich, ohne dekorative Geste. Die Montage erfolgt verdeckt verschraubt, sämtliche Verbindungselemente sind aus A2- oder A4-Edelstahl. Endkappen, Pfostenabdeckungen und Fußplattenblenden sind serienmäßig pulverbeschichtet im Lamellenton.
Wo es passt
Freistehende Stadtvilla
Auf einem Grundstück zwischen 600 und 800 m² übernimmt Lineo die Straßen- und Seitenbegrenzung in 1500 bis 1800 mm Höhe. Die 50-mm-Lamelle in RAL 7016 filtert die Sichtachsen aus dem öffentlichen Raum, ohne den Vorgarten zu verschließen. Pfosten im 2300-mm-Raster bleiben unter dem zulässigen Maximum und ergeben ein ruhiges Schattenspiel auf der Verblendmauerung. Ergänzt durch eine Porta-Drehflügelanlage in identischer Lamellung entsteht eine durchgehende Materialebene, die das Volumen der Villa baulich erweitert.
Küstenobjekt in Salzluftexposition
Ein Zweitwohnsitz im Zwei-Kilometer-Korridor zur offenen Küste verlangt nach einer Konstruktion, die Salznebel, Böen über 110 km/h und permanente UV-Last verträgt. Lineo wird hier in Qualimarine-Beschichtung ausgeführt, mit A4-Edelstahlverbindern und einer Pfostenrasterung von 2000 mm zur Aufnahme von 1,4 kN/m². Die 30-mm-Lamelle in halbmattem RAL 7016 reduziert die Windangriffsfläche, ohne die Sichtschutzwirkung zu mindern. Drainagefugen im Sockel verhindern stehende Salzlösungen an den Fußplatten.
Poolumfriedung
Eine Schwimmbadterrasse benötigt eine 1500 mm hohe Einfriedung, die kommunale Sichtbarkeitsauflagen einhält, dauerhaft chlor- und chloraminbelastete Atmosphären verträgt und barfußtauglich endet. Die 50-mm-Lamelle in RAL 9016 mit Qualicoat Klasse 2 erfüllt diese Anforderungen ohne Splittergefahr und ohne Holzschutzzyklus. Die FI/RCD-konforme Erdungsführung verläuft im Pfosteninneren, abgeschlossene Endkappen verhindern Eindringen von Spritzwasser. Als Übergang zur Wasserkante kommt VisioMod Cristallo zum Einsatz, optisch ruhig in derselben RAL-Familie.
Hotellerie- und Gastronomiegrenze
Ein Hotelgarten oder eine Restaurantterrasse an einer befahrenen Straße verlangt eine 1800 bis 2000 mm hohe Begrenzung, die akustische Reflexionen abschwächt und Blickachsen zur Fahrbahn unterbricht. Die 80-mm-Lamelle in RAL 8019 mit Holzbild-Laminat erzeugt eine warme, fast textile Wandwirkung, ohne die Pflegeintervalle eines echten Holzzauns. Pfosten in 80 × 80 mm sichern die Standfestigkeit bei Bestuhlungslasten an Anbauten. Tor- und Servicedurchgänge werden über VisioMod Porta in identischer Lamellung gelöst.
Reihenhaus in städtischer Lage
Ein Reihenhaus mit 12 bis 15 m Straßenfront benötigt eine 1200 bis 1500 mm hohe Vorgartengrenze, die Fußgängerblicke filtert, ohne den Eingangsbereich zu schließen. Die 30-mm-Lamelle in RAL 9005 halbmatt liest sich gegen die Backsteinfassade als präzise gezeichnete Kante. Bei verfügbarer Bestandsplatte werden die Pfosten über Edelstahl-Verbundanker direkt im Beton verankert, ohne die Vorgartenoberfläche zu öffnen. Eine Briefkasten- und Klingelanlage lässt sich bündig in ein Rahmenfeld integrieren.
Wie es sich abhebt
Holzzaun aus Lärche oder Zeder▾
Warum VisioMod

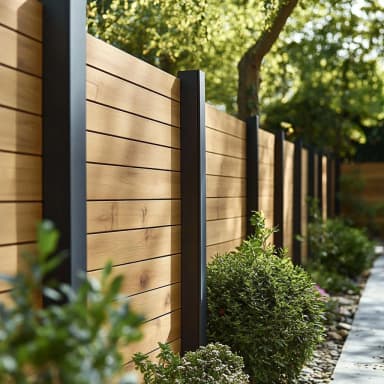

Lineo liefert das identische Bild horizontaler Lamellen ohne den fünf- bis siebenjährigen Sanierungszyklus eines Echtholzzauns. Die holzbildlackierten Oberflächen Walnut und Oak nehmen die warme Anmutung von Lärche oder Zeder auf, ohne deren Quellen, Reißen und Ausbleichen. Bei vergleichbarer Anschaffungssumme entfallen Lasur, Endbehandlung und der Austausch witterungsbedingt versagender Bretter. Über zwanzig Jahre gerechnet liegt die Gesamtkostenrechnung des Aluminium-Systems unterhalb derjenigen einer hochwertigen Holzlamellenausführung.
Doppelstabmatte verzinkt▾
Warum VisioMod
Wenn die Aufgabe nicht Perimetersicherung, sondern Wohn- oder Hotellerie-Begrenzung ist, fehlen der Doppelstabmatte sowohl Sichtschutz als auch architektonische Lesart. Lineo bietet auf identischer Baulinie eine geschlossene optische Fläche, kontrollierte Windfilterung und eine Beschichtungsqualität, die DIN EN ISO 1461-Verzinkungen optisch deutlich übertrifft. Die Detailauflösung an Pfosten, Endkappen und Fußplatten folgt einer durchgängigen Werkbund-Lesart statt einer industriellen Standardgeometrie.
WPC-Steckzaun▾
Warum VisioMod
Ein WPC-Steckzaun ist die richtige Antwort, wenn taktile Wärme und Maserungstiefe das primäre Briefing sind. Lineo ist die richtige Antwort, wenn die Architektur eine präzise, schmale Kante verlangt, die formstabil bleibt. Aluminium 6063-T5 zeigt keine thermisch bedingte Längenausdehnung von WPC-Profilen, kein Verziehen unter direkter Sonneneinstrahlung und keine Fugenklaffung in den Steckverbindungen. Die Bauhöhe 2000 mm ist ohne Zwischenversteifung umsetzbar.
Architektonische Integration
Wirkung an der Fassade
Lineo liest sich am Grundstücksrand nicht als Zaun, sondern als fortgesetzte architektonische Ebene. Vor durchgefärbtem Weißputz oder Kalksteinfassaden erzeugt die 50-mm-Lamelle in RAL 7016 bei 1800 mm lichter Höhe die ruhigste Lesart: eine horizontale Bänderung, die mit Sturz- und Brüstungslinien der Hauptarchitektur korrespondiert. Vor schalungsrohem Sichtbeton in Bauhaus-Lesart oder Tadao-Andō-Manier antwortet die 30-mm-Lamelle mit feiner Strichführung und nimmt die Schalbrettteilung als Maßraster auf. Vor Klinker- oder Backsteinfassaden setzt die 80-mm-Lamelle in halbmattem RAL 9005 oder Holzbildlack einen warmen, dichten Ton, der den Maßstab der Mauerwerksfuge nicht unterläuft. Die Wahl der Lamellenbreite wird damit zum kompositorischen Werkzeug: schmal für lineare Strenge, mittel für residenzielle Selbstverständlichkeit, breit für flächige Ruhe. RAL-Wahl, Glanzgrad und Pfostenraster bilden gemeinsam die Tonlage, in der Lineo zur Hauptarchitektur spricht.
Montage
Fundament & Hinweise zur Baustelle
Zwei Gründungsstrategien decken praktisch jede Bausituation ab. Auf vorhandenen Stahlbetonplatten ab 150 mm Stärke in Beton C25/30 werden die Pfosten über M12-Edelstahl-Verbundanker nach ETAG 001 mechanisch befestigt; Randabstände und Plattendicke müssen die zugelassenen Werte des Verankerungssystems erfüllen. Auf gewachsenem Boden erfolgt die Gründung in Punktfundamenten Beton C25/30 mit Tiefen zwischen 500 und 700 mm, abhängig von der Frostzone nach DIN EN 1997 und der lokalen Frosteindringtiefe. Das Pfostenraster von maximal 2500 mm wird bei 1,4 kN/m²-Lagen auf 2000 mm reduziert. Dehnungsfugen werden alle 12 m im Rahmen vorgesehen, um thermische Längenänderungen aufzunehmen. Die Drainage erfolgt am Fußpunkt über offene Stoßfugen am Sockelprofil; stehendes Wasser an der Pfostenfußplatte ist konstruktiv ausgeschlossen. Sämtliche Verbinder sind A2- oder A4-Edelstahl, Anzugsmoment der M12-Befestigungen 60 Nm.
Pflegeplan
- Zweimal jährlich (Frühjahr und Herbst)Lamellen und Pfosten mit klarem Wasser abspülen, Pollen, Staub und Salzablagerungen mit weicher Bürste lösen, hartnäckige Punkte mit pH-neutralem Reiniger nachbehandeln
- JährlichSichtkontrolle der Pfostenanker, Fußplattenabdeckungen und Lamellenendkappen; lose M12-Verbindungen mit 60 Nm nachziehen, Verschleißpunkte an Toranschlägen prüfen
- Jährlich an KüstenstandortenDetaillierte Qualimarine-Oberflächenkontrolle auf weiße Salzblüte, anschließend Frischwasserspülung und pH-neutrale Reinigung
- Alle zwei JahreTorbänder, Schlösser und Porta-Laufwerke schmieren, vertikale Ausrichtung des Torflügels prüfen und gegebenenfalls nachjustieren
- Alle fünf JahreKleinere Beschichtungsfehlstellen mit werkseitig RAL-tongleichem Reparaturlack ausbessern, um die Qualicoat-Gewährleistung aufrechtzuerhalten
- Alle zehn JahreVollständige strukturelle Inspektion einschließlich Austausch korrodierter Verbinder, Lotkontrolle der Pfosten und Prüfung der Fundamente auf Frostabsprengung in der Frostzone
- Bei Bedarf nach SturmereignissenSichtkontrolle des Pfostenrasters, der Lamellenarretierungen und der Verbinder, Nachzug einzelner Schraubverbindungen auf Sollmoment
In realen Projekten spezifiziert
Stadtvilla in Mittelmeerlage
Spezifikation: Lineo 50-mm-Lamellen, lichte Höhe 1800 mm, RAL 7016 Anthrazit, Beschichtung Qualicoat Klasse 2 mit Qualimarine-Zusatz, Pfosten 80 × 80 mm im Raster 2000 mm. Übergang zur Poolzone über VisioMod Cristallo in identischer RAL-Tonlage, Hauptzugang über Porta-Drehflügelanlage in derselben Lamellung. A4-Edelstahlverbinder durchgängig.
Reihenhausanlage in städtischer Lage
Spezifikation: Lineo 30-mm-Lamellen, lichte Höhe 1500 mm, RAL 9005 Tiefschwarz halbmatt. Pfosten 60 × 60 mm im Raster 2300 mm, montiert über M12-Edelstahl-Verbundanker auf Bestandsplatte nach ETAG 001. Briefkasten- und Klingelfeld bündig in das Rahmenfeld neben Porta integriert, Zonierung zum Innenhof über VisioMod Modulo.
Boutique-Hotel in Seenlage
Spezifikation: Lineo 80-mm-Lamellen, lichte Höhe 2000 mm, Holzbildlaminat Walnut auf RAL 8019 Grundton. Pfosten 80 × 80 mm im Raster 2000 mm wegen exponierter Lage und 1,4 kN/m² Windlast. Service- und Gästedurchgänge über Porta in identischer Lamellung, Bosco-WPC-Füllpaneele ergänzen den Übergang zur Terrassenebene.
Häufig gestellte Fragen
Auf einem Grundstück zwischen 600 und 800 m² übernimmt Lineo die Straßen- und Seitenbegrenzung in 1500 bis 1800 mm Höhe. Die 50-mm-Lamelle in RAL 7016 filtert die Sichtachsen aus dem öffentlichen Raum, ohne den Vorgarten zu verschließen. Pfosten im 2300-mm-Raster bleiben unter dem zulässigen Maximum und ergeben ein ruhiges Schattenspiel auf der Verblendmauerung. Ergänzt durch eine Porta-Drehflügelanlage in identischer Lamellung entsteht eine durchgehende Materialebene, die das Volumen der Villa baulich erweitert.
