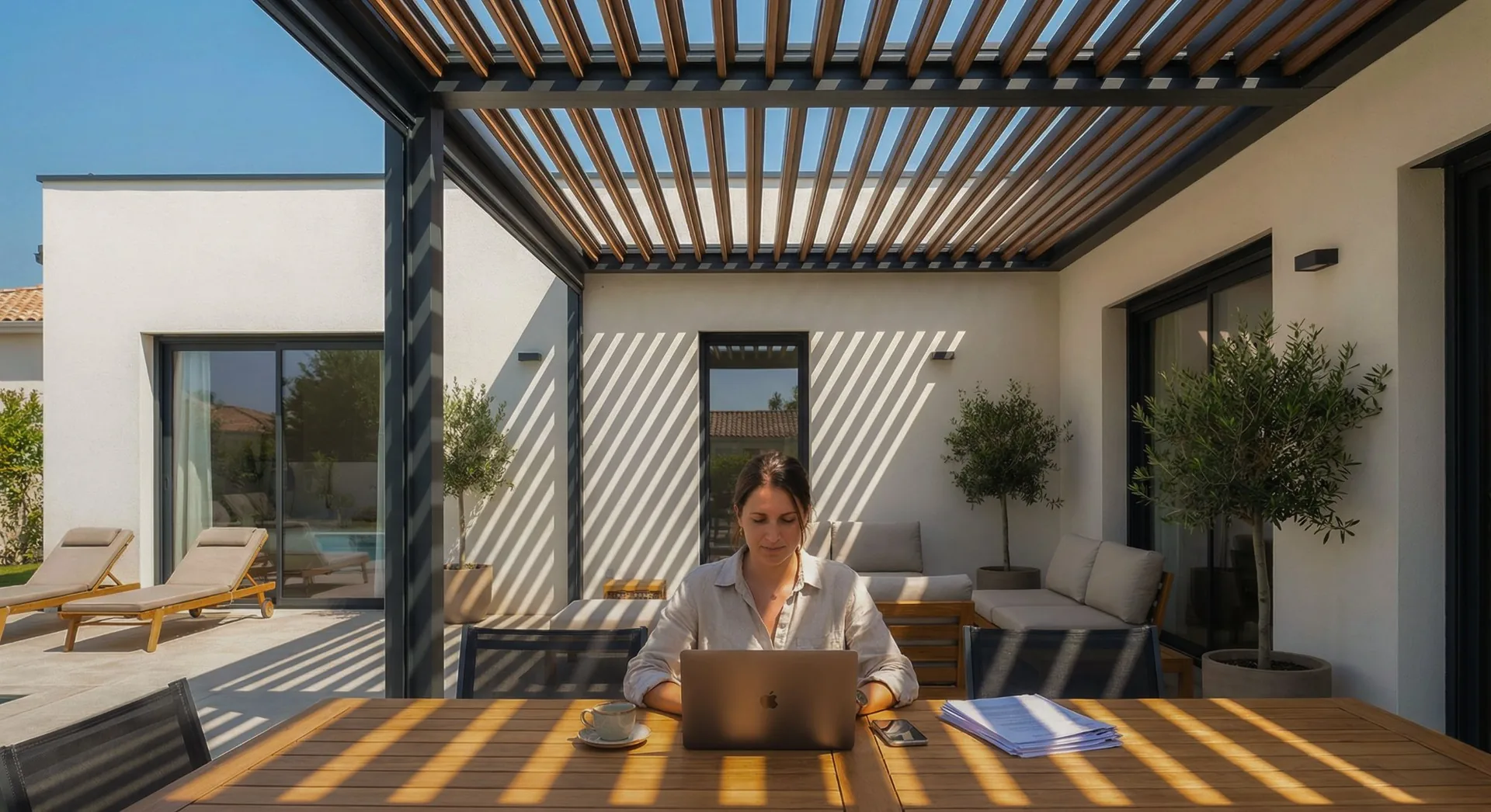

Pergola bioclimatique : texte de CCTP et positions de devis quantitatif pour architectes.

Un CCTP sérieux pour une pergola bioclimatique comporte neuf prescriptions obligatoires. Les descriptions génériques (« pergola motorisée, anthracite ») ne sont acceptées dans aucune procédure de marché public.

1. Description de la construction

\`Toiture bioclimatique à lames en aluminium motorisées et orientables. Rotation des lames 0–115° en continu. Dimensions du module [3×3 / 3×4 / 3×5 / 4×4 / 4×5 / 4×6] mètres. Configuration autoportante / fixée en façade / mixte. Installation totale [surface totale] m² en [nombre] modules couplés avec poteaux centraux communs.\`

2. Spécification des matériaux

\`Profilés en aluminium EN AW-6063-T5, filés selon EN 12020-2, épaisseur de paroi lame [25/32 mm], poteaux [≥ 3 mm]. Protection anticorrosion : thermolaquage Qualicoat Classe 2 (EN 12206-1). Épaisseur moyenne de film ≥ 60 µm, aucune valeur individuelle < 40 µm. Teinte RAL au choix du maître d'ouvrage.\`

3. Note de calcul de structure

\`Calcul statique selon EN 1991-1-3 (charge de neige project-specific snow review) et EN 1991-1-4 (charge de vent Classe 6 selon EN 13561, testée jusqu'à Vent projet review). Note de stabilité spécifique au projet établie par ingénieur structure habilité. Essais d'arrachement sur les points d'ancrage selon EN 1992 obligatoires.\`

4. Évacuation des eaux pluviales

\`Évacuation des eaux intégrée dans les profilés de poteaux, gouttière incorporée dans la poutre porteuse, joint EPDM aux extrémités des lames. Lames fermées : étanchéité à la pluie battante IP24, capacité d'évacuation ≥ 180 mm/h.\`

5. Motorisation et commande

\`Motorisation par actionneur RF control ou iO, IP44, basse tension 24 V. Commande par émetteur radio RF control et/ou interrupteur mural. En option : intégration domotique via passerelle cloud hub ou ConnectHomeline, commande vocale voice control/home-automation gateway. Capteurs vent et pluie avec fermeture automatique à [50] km/h de vent.\`

6. Sécurité et protection contre l'incendie

\`Matériau A1 selon EN 13501-1 (incombustible). Toiles des brise-soleil verticaux Classe B1 selon DIN 4102-1 ou Cs2,d0 selon EN 13501-1. Joints EPDM au minimum Classe E. Déverrouillage manuel des lames en cas de coupure de courant.\`

7. Fixation et ancrages

\`Ancrage des poteaux selon les prescriptions du bureau d'études structure : chevilles chimiques M16 dans béton C25/30 (profondeur d'ancrage ≥ 100 mm) ou chevilles mécaniques à expansion certifiées ETA. Pour infrastructure métallique : platines soudées ou boulonnées avec couvre-joints en acier inoxydable. Boulonnerie classe A4 (V4A).\`

8. Garantie et maintenance

\`Garantie structurelle ≥ 10 ans sur le châssis aluminium, ≥ 5 ans sur le thermolaquage (décoloration, écaillage), ≥ 5 ans sur les composants électriques et motorisations. Notice d'entretien et plan de maintenance annuel à joindre au procès-verbal de réception. Disponibilité des pièces de rechange ≥ 10 ans.\`

9. Livraison et pose

\`Système modulaire prémontré, livré sous film de protection. Pose par entreprise certifiée ayant reçu la formation fabricant. Temps de pose calculé à ≤ 1,5 jour ouvré par module. Procès-verbal de réception avec note de calcul de structure, certificat du thermolaqueur (Qualicoat) et déclaration de conformité CE selon le Règlement Produits de Construction 305/2011.\`

Pièces à demander au soumissionnaire

Exiger du candidat : - [ ] Avant-note de calcul EN 1991 (spécifique au projet) - [ ] Certificat du thermolaqueur avec code Qualicoat en cours de validité - [ ] Déclaration de conformité CE - [ ] Fiche technique avec caractéristiques de profilés et justificatifs de charge - [ ] Liste de références avec ≥ 3 projets comparables - [ ] Déclaration de garantie en forme écrite (10 + 5 + 5 ans)

PONARC fournit les 9 points de spécification complets sous forme de dossier CCTP prêt à l'emploi à destination des architectes et maîtres d'œuvre.
