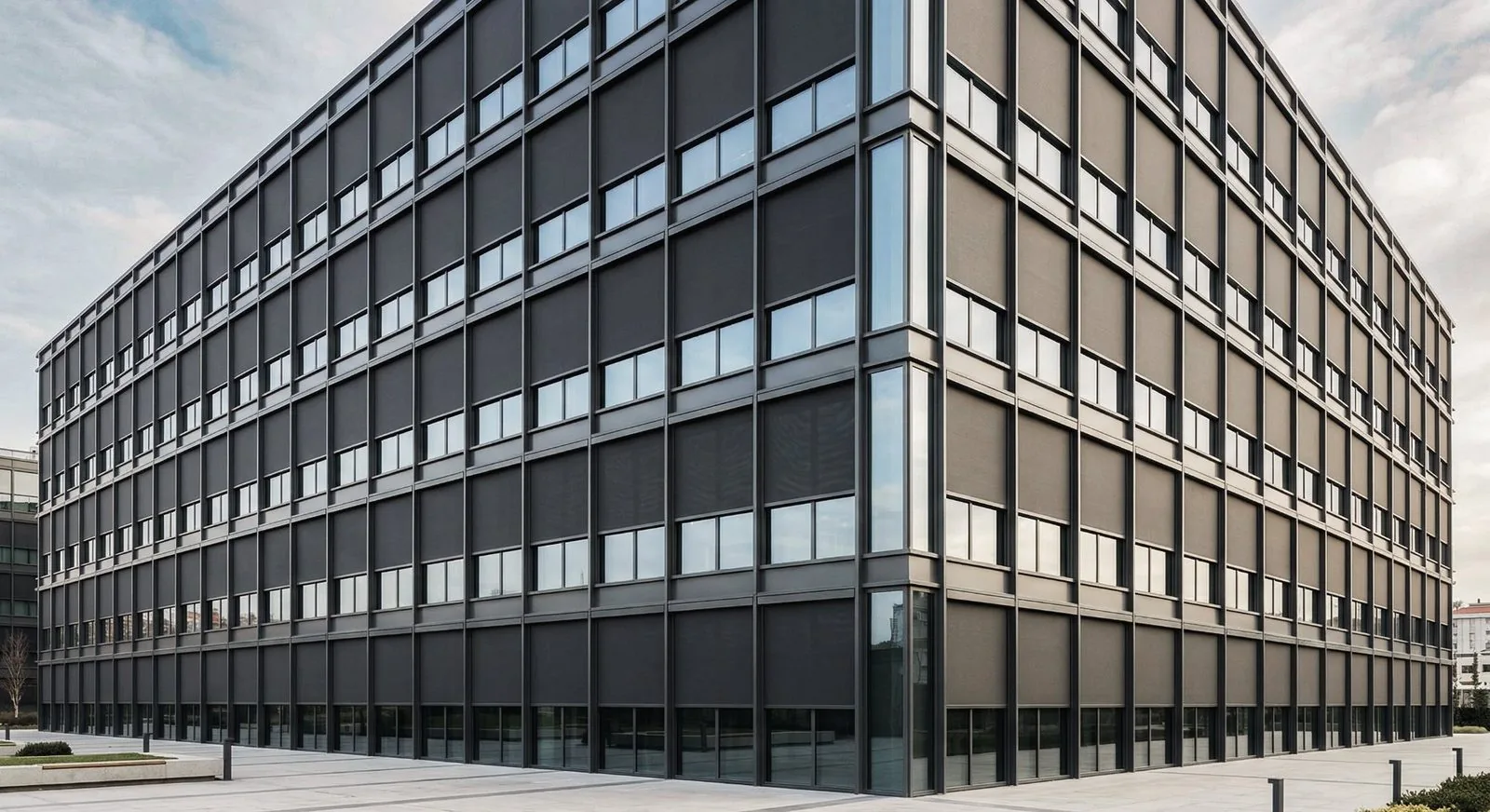

Performance énergétique des ombrages externes : réduire les charges de climatisation de 30–40%.

Les systèmes d'ombrage externe sont l'une des stratégies énergétiques passives les plus efficaces disponibles pour les architectes et les gestionnaires de bâtiments. Ce guide explique la physique, les normes et les retours financiers.

Comment l'ombrage externe réduit les charges de climatisation

Le chemin du rayonnement solaire: Le rayonnement solaire direct passe à travers le verre des fenêtres, chauffant les surfaces intérieures. Une façade typique orientée au sud en Europe du Nord reçoit 500–700 W/m² de rayonnement solaire les jours d'été.

Sans ombrage: Cette énergie est absorbée par les surfaces intérieures (murs, meubles, personnes), augmentant la température de l'air intérieur. La climatisation doit contrecarrer ce gain.

Avec ombrage externe: Le rayonnement solaire est intercepté AVANT d'atteindre le verre, réduisant la charge de climatisation de 60–85% selon le type d'ombrage.

Pourquoi externe? L'ombrage externe est plus efficace que l'ombrage interne (stores à l'intérieur) car il bloque la chaleur avant qu'elle n'entre dans le bâtiment, tandis que l'ombrage interne absorbe la chaleur entre le verre et la pièce.

Indicateurs de performance clés

Valeur Fc (facteur solaire): - Plage: 0,0 (blocage complet) à 1,0 (pas de blocage) - Fc 0,20–0,30: Optimal pour les façades sud dans les climats chauds - Fc 0,30–0,50: Équilibré pour l'éclairage naturel + contrôle solaire - Fc 0,50+: Contrôle minimal, principalement pour l'intimité

Valeur U (transmission thermique): - Le système d'ombrage seul n'améliore pas la valeur U - Mais combiné avec le verre Low-E (U 0,8–1,2 W/m²K), la performance de façade totale s'améliore - L'ombrage externe réduit la charge solaire; le verre Low-E prévient les pertes de chaleur en hiver

Valeur g (coefficient d'ombrage): - Mesure héritée, largement remplacée par Fc - Toujours utilisée dans certains codes de construction (France, Autriche) - Environ: g = 0,87 × Fc (pour une fenêtre sans ombrage)

Comparaison des types d'ombrage

Pergolas bioclimatiques ([Luxa Sereno 700](/fr/products/pergolas/luxa-700)): - Fc: 0,15–0,25 (position fermée) - Réduction de charge de climatisation: 35–40% - Durée de vie: 25–30 ans - Coûts: €15.000–€30.000 (4×4m) - Économies énergétiques annuelles: €800–€1.200 (4m² sud)

Écrans à fermeture éclair ([Luxa Tela 100](/fr/products/zip-screens/luxa-100)): - Fc: 0,25–0,40 (maille transparente) - Réduction de charge de climatisation: 25–30% - Durée de vie: 12–15 ans - Coûts: €3.000–€8.000 (taille de fenêtre) - Économies énergétiques annuelles: €150–€300 (par fenêtre)

Brise-soleil (fixe ou coulissant): - Fc: 0,10–0,50 (selon la densité) - Réduction de charge de climatisation: 30–50% - Durée de vie: 20–25 ans - Coûts: €400–€2.000 par m² (surface de façade) - Économies énergétiques annuelles: Varie selon la taille du bâtiment

Stores en tissu: - Fc: 0,35–0,55 - Réduction de charge de climatisation: 15–25% - Durée de vie: 10–12 ans - Coûts: €200–€600 par m² - Économies énergétiques annuelles: €50–€100 (par m²)

Crédits LEED & BREEAM

LEED v4.1 — EAc2 (Performance énergétique optimisée): Les bâtiments utilisant l'ombrage externe pour réaliser 15% d'économies d'énergie au-dessus de la ligne de base gagnent 5 points. Réduction de 25% = 10 points. Les pergolas bioclimatiques et les brise-soleil fixes permettent généralement des réductions de 15–25%.

BREEAM (standard UK): - Ene1 (Réduction des émissions de CO2): 15 points pour les systèmes d'ombrage atteignant Fc ≤0,30 - Ene2 (Sous-comptage des usages énergétiques significatifs): 4 points pour la surveillance des performances thermiques

Voies de certification: - Or: 15% réduction énergétique (ombrage contribue 5–8%) - Platine: 25%+ réduction énergétique (ombrage contribue 8–12%)

Calcul du ROI financier

Exemple: façade sud de bâtiment de bureaux de 100 m²

Scénario 1: Pergola bioclimatique (Luxa Sereno 700) - Coûts d'installation: €25.000 (€250/m²) - Énergie de climatisation annuelle: 150.000 kWh (référence) - Avec ombrage: 105.000 kWh (réduction de 30%) - Économies annuelles: 45.000 kWh × €0,15/kWh = €6.750 - Période de remboursement: 3,7 ans - VAN sur 20 ans (remise de 3%): €89.000

Scénario 2: Écrans à fermeture éclair + verre Low-E - Écrans à fermeture éclair: €8.000 (€80/m²) - Remplacement verre Low-E: €12.000 - Total: €20.000 - Réduction climatisation annuelle: 25% (45.000 kWh) - Économies annuelles: €6.750 - Période de remboursement: 2,96 ans - VAN sur 20 ans: €95.000

Scénario 3: Brise-soleil fixe - Matériau & installation: €30.000 (€300/m²) - Réduction climatisation annuelle: 35% (52.500 kWh) - Économies annuelles: €7.875 - Période de remboursement: 3,8 ans - VAN sur 20 ans: €102.000

Intégration de la conception

Stratégie basée sur l'orientation: - Orientée au sud: Lames fixes à angle 40–50° (bloque soleil d'été, admet soleil d'hiver) - Est/Ouest: Ailettes verticales + lames horizontales (défis: angles bas le matin/soir) - Orientée au nord: Généralement inutile sauf pour contrôle des réflexions

Équilibre de la lumière naturelle: L'ombrage externe réduit l'éblouissement mais peut réduire la lumière naturelle utile de 15–25%. Solution de conception: - Utilisez l'ombrage semi-transparent (Fc 0,30–0,40) au lieu du blocage complet - Combinez avec des fenêtres hautes pour apporter la lumière profondément dans l'espace - Utilisez des étagères lumineuses ou des surfaces réfléchissantes pour rediriger la lumière

Esthétique: - Systèmes fixes: Déclaration architecturale, géométrie épurée - Motorisé: Moderne, réactif aux besoins des occupants - Choix de matériau: Aluminium (sans entretien), bois (esthétique), acier inoxydable (durabilité côtière)

Conclusion

L'ombrage externe est l'une des mises à niveau énergétiques les plus rentables. Un système bien conçu combinant une pergola bioclimatique ou un brise-soleil avec du verre Low-E peut réduire les charges de climatisation de 30–40%, gagner des crédits green building certification et s'amortir en 3–5 ans. Sur un cycle de vie de 20 ans du bâtiment, les économies énergétiques dépassent €80.000–€100.000 pour une façade typique de 100 m².
