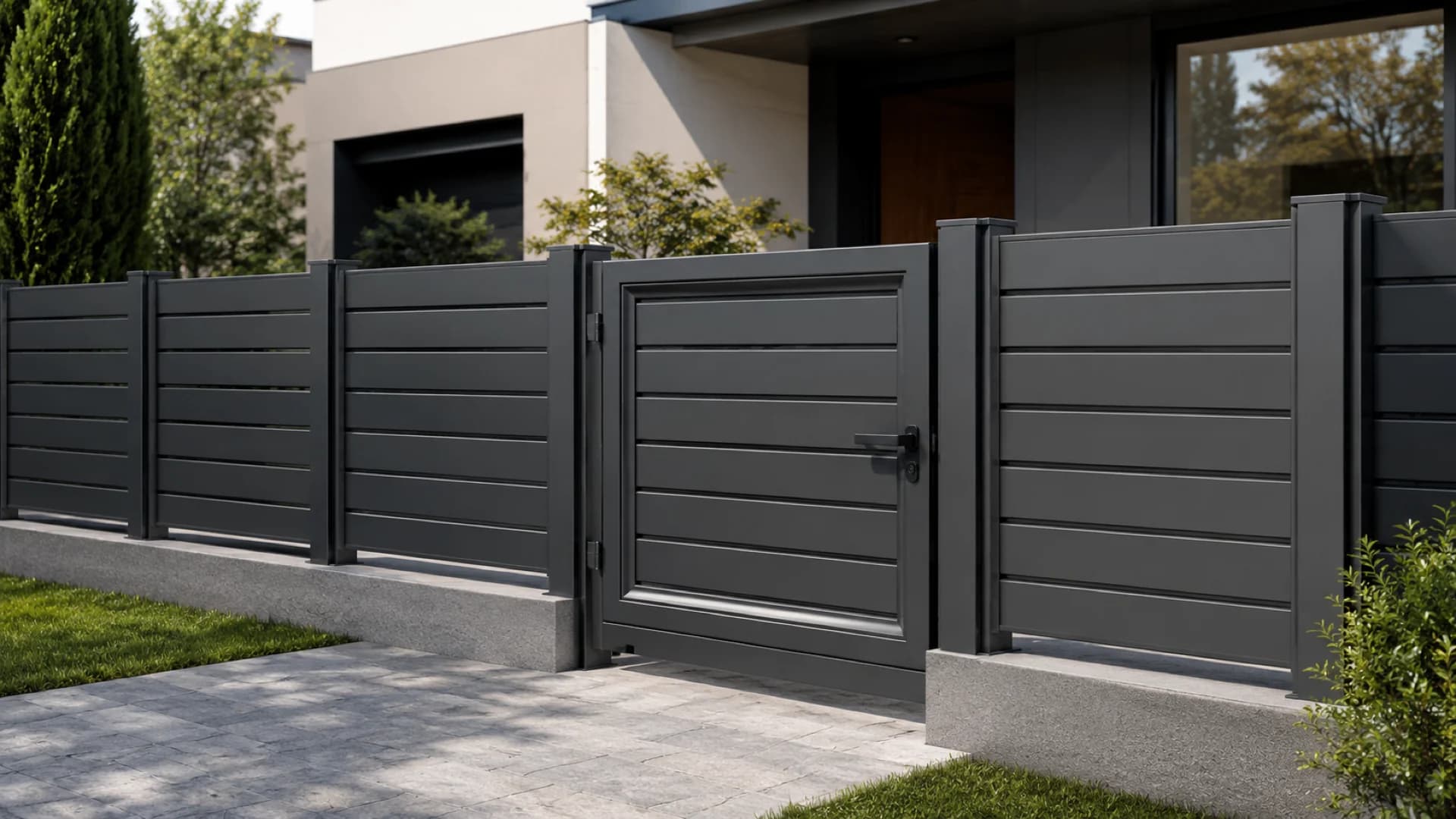

VisioMod Modulo — Sistema di pali, accessori & servizio su misura
VF-MODServizio di progettazione di recinzioni su misura. Inviate uno schizzo — revisioniamo tecnicamente il pannello, lo quotiamo e lo spediamo come un'unica unità fabbricata. Revisione del brief in 5 giorni, MOQ 1 pannello.
Servizio di progettazione di recinzioni su misura. Inviate uno schizzo — revisioniamo tecnicamente il pannello, lo quotiamo e lo spediamo come un'unica unità fabbricata. Revisione del brief in 5 giorni, MOQ 1 pannello.
CARATTERISTICHE
- Revisione del brief entro 5 giorni
- 1 pannello ordine minimo — senza vincolo di lotto
- Max 2000 × 2500 mm singola unità fabbricata
- Consegna dati prodotto / riepilogo opzioni / 3D PDF / revisione progetto-ready note progetto
- Progettato secondo gli standard di carico vento EN 1991-1-4
GUIDA ALLA SCELTA
Quando VisioMod Modulo — Sistema di pali, accessori & servizio su misura è il sistema corretto.
Questa guida collega scelta prodotto, ipotesi di progetto e verifica tecnica prima del preventivo.
Controlli prima del preventivo
Misure, supporto e fissaggio
- Misure, supporto e fissaggio
- Vento, sole, carichi e comando
- Opzioni, finitura e manutenzione
Passaggio tecnico
Confermare la famiglia sistema
- Confermare la famiglia sistema
- Verificare le ipotesi di sito
- Richiedere offerta con opzioni
Proseguire il percorso progetto
RISPOSTE PRODOTTO
Risposte brevi su VisioMod Modulo — Sistema di pali, accessori & servizio su misura.
Queste risposte offrono ad acquirenti e progettisti una sintesi localizzata prima del preventivo.
A cosa serve questo prodotto?
VisioMod Modulo — Sistema di pali, accessori & servizio su misura appartiene a Recinzioni, Frangivista & Cancelli in Alluminio ed è adatto quando uso, posa e verifica tecnica devono essere valutati insieme.
Confronta famiglie →Cosa verificare prima del preventivo?
Verificare misure, sito, fissaggio, esposizione, comando, finitura, accessori e accesso per manutenzione prima del calcolo.
Verifica progetto →Quando serve supporto tecnico?
Il supporto tecnico è utile quando carichi, requisiti locali, condizioni di posa o più opzioni di sistema devono essere confrontati.
Vedi standard →SPECIFICHE TECNICHECostruito secondo gli standard.
Risposta al brief5 giorni lavorativi dallo schizzo al pacchetto documentazione tecnica
Tempo di consegna6–8 settimane di produzione dopo approvazione specifiche
Ordine minimo1 pannello (nessun vincolo di lotto)
Pannello massimoUnità prefabbricata singola 2000 × 2500 mm
Formati di consegnadati prodotto · riepilogo opzioni · PDF 3D · note progetto pronto per revisione progetto
Palette materialiQualsiasi RAL · laminato effetto legno · anodizzato bronzo/antracite · vetro ESG/VSG · acciaio/alluminio tagliato laser CNC
Fonti ibrideLineo · Verto · Bosco · Cristallo · Lumina
IngegneriaClasse vento dimensionata in base al sito secondo EN 1991-1-4 + appendice nazionale
GaranziaCome da catalogo: struttura 10 anni, finitura 5 anni, LED Lumina 5 anni
Tempo di revisione5 giorni lavorativi da schizzo a pacchetto documentazione tecnica
Tempo di produzione6–8 settimane produzione dopo approvazione specifica
Comandă minimă1 pannello, senza vincolo di lotto
Panou maxim2000 × 2500 mm unità singola fabbricata
Contenuto consegnadati prodotto · riepilogo opzioni · PDF 3D · note progetto pronto revisione progetto
Paletă de materialeQualsiasi RAL · laminato effetto legno · anodizzato bronzo/antracite · vetro ESG/VSG · acciaio/alluminio taglio laser CNC
Hybrid sourcesIl progetto viene verificato prima della produzione in base a dimensioni, supporto, esposizione e finitura.
EngineeringClasse vento dimensionata sul sito secondo EN 1991-1-4 + Appendice Nazionale
WarrantyCome catalogo: struttura 10 anni, finitura 5 anni, Lumina LED 5 anni
Brief turnaroundCome catalogo: struttura 10 anni, finitura 5 anni, Lumina LED 5 anni
Delivery formatsCome catalogo: struttura 10 anni, finitura 5 anni, Lumina LED 5 anni
Production lead timeCome catalogo: struttura 10 anni, finitura 5 anni, Lumina LED 5 anni
Varianti disponibili
Quadro tecnico
VisioMod Modulo costituisce l'ossatura strutturale dell'intera gamma di recinzioni VisioMod — il sistema di pali, la famiglia di accessori e il servizio di fabbricazione su misura che consentono al progettista di passare dalla specifica generica di catalogo alla soluzione propria del progetto senza uscire dall'inviluppo ingegneristico verificato. La famiglia dei pali è estrusa in alluminio 6063-T5 in due sezioni — 60×60 mm e 90×90 mm — declinate in cinque profili funzionali: palo intermedio per la continuità in linea, palo di estremità per le chiusure terminali, palo d'angolo per i cambi di direzione a 90°, palo di muro per il raccordo su muratura e palo a T dove tre campi convergono in un unico nodo strutturale. Quattro altezze standard — 1100, 1400, 1800 e 2200 mm — coprono recinzione residenziale, frangivista, perimetria e privacy elevata nel quadro della EN 1991-1-4 con il relativo Annesso Nazionale. La fondazione viene specificata in due modi: ancoraggio chimico o meccanico M12 attraverso piastra 150×150×8 mm su soletta armata esistente, oppure palo annegato nel calcestruzzo a 500–700 mm sotto il piano di campagna secondo DIN EN 1997 e la profondità locale di gelo. Quattro coperture — piatta, piramidale, con LED integrato e con scolo dell'acqua piovana — chiudono la testa del palo. Il programma Modulo Light LED aggiunge corone luminose, strisce lineari interlamellari e pannelli retroilluminati su un'unica piattaforma IP68 24 V CC, con driver da 60 a 200 W, controllo RF, Zigbee e Matter e garanzia di 5 anni in conformità a EN 60598-1. Dove il catalogo non risponde, il servizio su misura restituisce un pacchetto tecnico entro 5 giorni lavorativi a partire da uno schizzo, quota il pannello come unità fabbricata monoblocco fino a 2000×2500 mm e consegna dati prodotto, riepilogo opzioni, PDF 3D e note progetto per la revisione. Modulo è il percorso di carico su cui poggiano Lineo, Verto, Bosco, Cristallo, Porta e Lumina — la disciplina dietro al catalogo.
Dove si inserisce
Confine con serie miste su un'unica proprietà
Un progetto residenziale prevede Lineo sul fronte strada, Cristallo sul filo della terrazza e Bosco lungo la zona piantumata — tre sistemi di tamponamento differenti su uno stesso sviluppo continuo. Il confine richiede un'unica famiglia di pali in grado di accogliere ogni tamponamento in modo pulito, di mantenere una finitura coordinata su tutte le esposizioni e di permettere all'architetto di dissolvere visivamente le transizioni anziché evidenziarle con staffe e coprigiunti.
I pali intermedi e d'angolo Modulo da 90×90 mm vengono impiegati per accogliere tutti e tre i tamponamenti nello stesso sistema di gola; il bagno di finitura viene mantenuto sull'intero sviluppo, in modo che l'anodizzazione o il RAL siano letti in continuità dal cancello alla terrazza.
Tenuta costiera in classe di vento elevata
Una proprietà di seconda fila costiera è collocata in categoria di terreno 0 secondo EN 1991-1-4, con raffiche cronicamente di mare e aria carica di salsedine. Il confine da 1800 mm deve sostenere 1,4 kN/m² di carico vento su lunghi sviluppi, accogliere lamelle Lineo da 30 mm per la filtrazione eolica e resistere al velo bianco di corrosione oltre dieci stagioni. Le fondazioni vengono realizzate su argilla con profondità di gelo di 700 mm.
Pali Modulo 90×90 mm a 1800 mm di altezza, annegati nel calcestruzzo a 700 mm sotto il piano di campagna, con pretrattamento Qualimarine sotto verniciatura Qualicoat Classe 2; le coperture con scolo allontanano la pioggia battente dall'interfaccia di ancoraggio.
Progetto di tutela con motivo tagliato al laser su misura
Un incarico di restauro richiede un confine di strada da 1400 mm che richiami il ferro battuto storico di un edificio vincolato adiacente senza copiarlo. L'architetto desidera un pannello in alluminio tagliato al laser CNC con un motivo specifico del progetto, inquadrato dagli stessi pali che reggono il resto del perimetro, consegnato come unità fabbricata monoblocco e calcolato secondo le vigenti norme EN sul vento.
Il servizio su misura restituisce il pacchetto tecnico entro 5 giorni lavorativi; il pannello viene fabbricato in un solo pezzo fino a 2000×2500 mm su pali Modulo 60×60 mm, con finitura accordata ai tratti di catalogo adiacenti.
Viale di tenuta con perimetro segnato a LED
Un fronte di tenuta da 240 m richiede una cadenza di copertine a LED che marchi il confine al crepuscolo senza illuminare il pascolo o il vigneto adiacente. Il sistema deve accogliere una corona Modulo Light a LED su ogni palo intermedio, funzionare su un'unica zona 24 V CC, integrarsi con la domotica Matter esistente e resistere al ciclo gelo-disgelo continentale.
Coperture con LED integrato su ogni palo Modulo, alimentate da un'unica zona IP68 24 V CC con driver da 60–200 W; il bridge Matter si interfaccia con la domotica, mentre il telecomando RF copre il lato cancello.
Corte interna con suddivisione a T
Un complesso residenziale suddivide una corte condivisa in tre patii privati attraverso un unico sviluppo continuo di recinzione che si dirama su due nodi a T. Ogni ramo conduce una serie di tamponamento differente — Lineo sul perimetro, Bosco sulle separazioni dei patii — e il nodo strutturale a T deve essere letto come un solo palo, non come un grappolo di staffe.
Il palo a T Modulo viene utilizzato per ricevere i pannelli su tre facce adiacenti in un unico nodo strutturale; la copertina coordinata chiude la testa a filo, senza piastre di attacco a vista.
Il posizionamento
Pali in acciaio zincato con staffe saldate▾
Vantaggi
- +Elevato rapporto resistenza-costo
- +Tradizione di fabbricazione saldata consolidata
- +Ampia compatibilità con tamponamenti a maglia e in legno
Svantaggi
- −La zincatura cede per prima sui cordoni di saldatura e sulle staffe
- −Ciclo di riverniciatura ogni 7–10 anni in ambiente costiero
- −Tracce dei punti di saldatura con lettura industriale
Perché VisioMod
Modulo viene scelto in alternativa all'acciaio saldato perché basato su estrusione 6063-T5 e sistema di gole fresate, eliminando la modalità di rottura per corrosione delle saldature e il ciclo ricorrente di riverniciatura. I cinque profili funzionali coprono ogni geometria senza lavorazioni in cantiere, mentre la finitura Qualicoat Classe 2 garantisce una lettura architettonica in confini residenziali, alberghieri e di tenuta.
Pali in legno annegati nel calcestruzzo▾
Vantaggi
- +Costo del materiale contenuto
- +Tradizione di carpenteria familiare
- +Lettura tattile del legno
Svantaggi
- −Marciume all'interfaccia palo/terreno entro 8–12 anni
- −Svergolamento e fessurazione lungo il ciclo stagionale
- −Nessuna integrazione LED né domotica possibile
Perché VisioMod
Il palo in legno viene meno proprio dove umidità e attacco biologico si concentrano — in corrispondenza della linea di terra. Il palo in alluminio Modulo, ancorato con M12 o annegato nel calcestruzzo, sposta il punto critico verso una logica strutturale più durevole, mentre il programma Modulo Light fornisce funzionalità LED IP68 che il legno non può ospitare senza fresature invasive.
Palo per recinzione in alluminio generico privo di coordinamento di sistema▾
Vantaggi
- +Costo iniziale inferiore
- +Disponibilità più ampia
- +Approvvigionamento più rapido
Svantaggi
- −Un singolo profilo non risolve angoli, nodi a T e raccordi murari
- −Bagni di finitura non coordinati con il tamponamento
- −Nessun percorso di fabbricazione su misura per pannelli specifici di progetto
Perché VisioMod
I pali in alluminio standard coprono solo la funzione di palo intermedio e costringono l'impresa a improvvisare angoli e raccordi con staffe applicate. I cinque profili funzionali, le quattro opzioni di copertura e il servizio su misura di Modulo chiudono ogni dettaglio nello stesso bagno di finitura e nello stesso inviluppo ingegneristico, sicché il perimetro viene letto come un sistema progettato e non come un assemblaggio di componenti.
Integrazione architettonica
Lettura sulla facciata
Modulo è lo strato che l'architetto raramente disegna ma sempre prescrive — il vocabolario strutturale e di dettaglio che fa leggere la recinzione visibile come un sistema unitario e non come un assortimento di pezzi. Le due sezioni di palo (60×60 e 90×90 mm) sono dimensionate per scomparire dietro il tamponamento anziché competere con esso: davanti alla lamella Lineo da 20 mm e al piano vetrato Cristallo senza telaio, il palo da 60 mm viene letto come una sottile linea a tre metri ed è invisibile in elevazione obliqua, mentre il palo da 90 mm è riservato alle classi di vento elevate e alle altezze da 2200 mm, dove il momento aggiuntivo giustifica l'allargamento. I dettagli delle coperture seguono la stessa logica: coperture piatte per palette contemporanee asciutte, coperture piramidali quando è richiesto un registro storico, coperture con scolo nei siti costieri esposti, dove il ristagno d'acqua sulla testa del palo accelera la corrosione di ancoraggio, e coperture con LED integrato laddove il confine debba segnalarsi al crepuscolo. Le staffe a 90°, 135° e 0–180° regolabili assorbono qualsiasi tolleranza di rilievo e qualsiasi confine in obliquo senza fabbricazione speciale. I bagni di finitura vengono coordinati su pali, pannelli, coperture e accessori, di modo che l'anodizzazione bronzo o il RAL 7016 antracite siano letti in continuità dalla fondazione fino al box driver LED — incluso il programma cancelli Porta e il programma LED Lumina, che si appoggiano sulla stessa ossatura Modulo. Il servizio su misura rappresenta la valvola di sfogo dell'architetto quando il catalogo non risolve un motivo, una luce o una composizione ibrida specifica, con un output ingegnerizzato che si inserisce in modo pulito nel modello note progetto.
Installazione
Fondazioni & note di cantiere
Modulo accetta due strategie di fondazione. Su soletta armata esistente in C25/30 con spessore minimo di 150 mm i pali vengono fissati meccanicamente tramite ancorante chimico o meccanico M12 attraverso piastra zincata da 150×150×8 mm, con distanze dai bordi e valori di estrazione verificati ai sensi dell'ETAG 001. Per nuovi confini su terreno naturale i pali vengono annegati in un plinto da 250×250 mm — 500 mm di profondità nelle zone di gelo 1–2 secondo DIN EN 1997, 700 mm nelle zone 3–4 — in calcestruzzo C20/25 con copriferro di 75 mm in piede. Le piastre offrono regolazione triassiale di ±15 mm per assorbire la tolleranza di fondazione. Le gole sulle facce del palo accolgono il tamponamento clipato da un'estremità e bloccato con grani incassati ogni cinque moduli. Per pali a T e d'angolo si richiede che la linea principale sia tracciata per prima, raccordando i rami al tracciato consolidato per preservare la verticalità. Quando viene specificato Modulo Light, la guaina a bassa tensione 24 V CC viene infilata nell'anima del palo prima del getto; i box driver vengono alloggiati al palo terminale lato cancello o in un pozzetto di servizio entro 15 m dal tratto LED più lungo per ragioni di caduta di tensione. Il montaggio delle coperture costituisce l'ultima fase, dopo lo sviluppo dei pannelli e la messa in servizio dei LED.
Piano di manutenzione
- Due volte l'anno (primavera / autunno)risciacquare pali, coperture e accessori con tubo da giardino e spazzola morbida per rimuovere polvere, polline e depositi salini; prestare attenzione alle gole delle coperture con scolo e ai percorsi di drenaggio in piede di palo
- Annualeispezione visiva di tutti gli ancoraggi dei pali, verifica del serraggio dei tirafondi M12 sui pali da 60 mm a piastra a 60 Nm, sgombero del drenaggio in piede, controllo del calzamento delle coperture
- Annuale (solo siti costieri)controllo dettagliato della superficie Qualimarine su tutte le facce dei pali; in presenza di velo bianco salino lavare con acqua dolce e detergente per alluminio a pH neutro
- Ogni 2 anniverifica di messa in servizio dei LED Modulo Light — verifica dell'uscita driver entro ±5 % del dato di targa, prova delle interfacce di controllo RF/Zigbee/Matter, controllo dei pressacavi IP68 su tutti i nodi interrati
- Ogni 5 anniritocco di piccole abrasioni di vernice su pali, coperture e staffe con vernice di ritocco fornita dal produttore in tonalità RAL per mantenere la garanzia Qualicoat; sostituzione delle viti inox A2 che presentino ossidazione superficiale
- Ogni 10 anniispezione strutturale completa sull'intero sviluppo dei pali — verifica della verticalità, controllo del calcestruzzo della piastra per spaccature da gelo, riserraggio di tutti gli ancoranti M12, sostituzione di driver ed emettitori LED prossimi alla fine garanzia
Specificato in progetti reali
Villa costiera serie miste, Costa Brava
Villa fronte mare in prima fila con tre funzioni di confine su un unico sviluppo continuo — privacy strada, filo terrazza panoramica e zona piantumata.
Specifica: Pali Modulo 90×90 mm a 1800 mm di altezza, classe costiera 1,4 kN/m², Qualicoat Classe 2 + Qualimarine in RAL 7016 antracite. Lineo 50 mm sul fronte strada, Cristallo ESG trasparente sul filo della terrazza, Bosco Noce nella zona piantumata, tutti sullo stesso sistema di pali. Coperture con scolo lungo l'intero sviluppo.
Risultato: La continuità della finitura dei pali su tre sistemi di tamponamento differenti ha restituito la lettura uniforme prescritta dall'architetto; le coperture con scolo hanno allontanato la pioggia battente dall'interfaccia di ancoraggio.
Pannello su misura in contesto vincolato, corte interna a Lione
Corte interna di edificio vincolato con esigenza di confine di strada da 1400 mm con motivo tagliato al laser CNC che richiama il ferro battuto originario.
Specifica: Il servizio Modulo su misura ha consegnato il pacchetto documentazione tecnica in 4 giorni lavorativi; pannello in alluminio fabbricato in un solo pezzo da 1800×1400 mm con motivo di foratura specifico per il progetto, montato su pali Modulo 60×60 mm in anodizzato bronzo. Calcolato secondo EN 1991-1-4 entroterra 1,0 kN/m².
Risultato: L'autorità di tutela ha approvato la reinterpretazione contemporanea; la fabbricazione monoblocco ha preservato la continuità del motivo senza cordoni di saldatura.
Fronte di tenuta con perimetro segnato a LED, Borgogna
Confine di tenuta da 240 m con necessità di illuminazione crepuscolare discreta senza dispersione luminosa sul pascolo o sul vigneto adiacenti.
Specifica: Pali intermedi e d'angolo Modulo a 1400 mm con coperture a LED integrato su ogni palo intermedio, zona unica IP68 24 V CC alimentata da driver da 200 W nel pozzetto di servizio lato cancello. Bridge Matter verso la domotica esistente, telecomando RF al cancello.
Risultato: La cadenza dei LED in copertina marca il confine al crepuscolo come una linea punteggiata discreta senza illuminare il campo retrostante; l'integrazione Matter porta il perimetro nella stessa interfaccia di controllo dell'illuminazione domestica e dell'irrigazione.
Domande frequenti
Un progetto residenziale prevede Lineo sul fronte strada, Cristallo sul filo della terrazza e Bosco lungo la zona piantumata — tre sistemi di tamponamento differenti su uno stesso sviluppo continuo. Il confine richiede un'unica famiglia di pali in grado di accogliere ogni tamponamento in modo pulito, di mantenere una finitura coordinata su tutte le esposizioni e di permettere all'architetto di dissolvere visivamente le transizioni anziché evidenziarle con staffe e coprigiunti.
VISIOMOD SYSTEMUna piattaforma, nove linguaggi

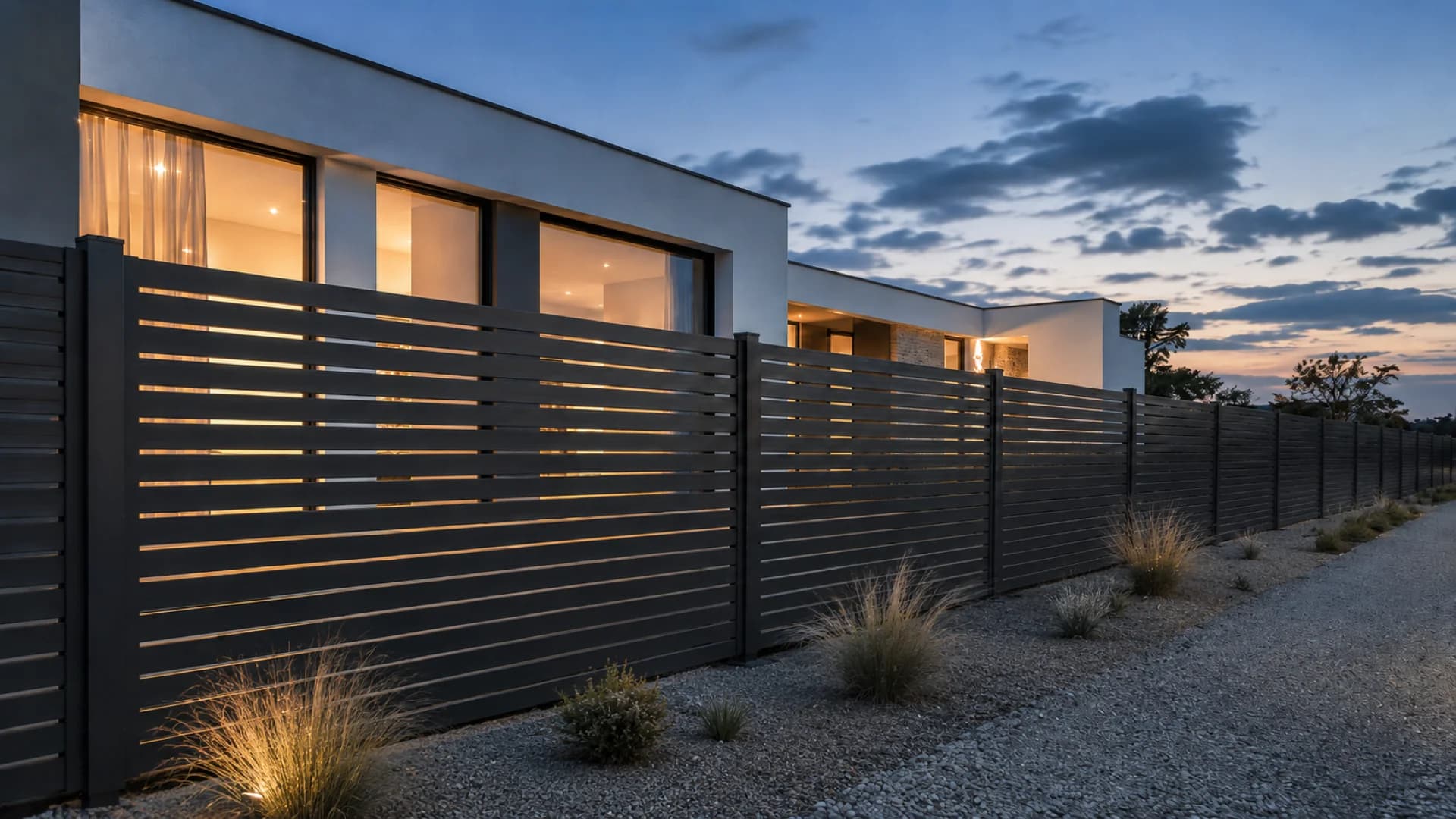

VF-LIN
Lineo
La linea che disegna il confine senza interromperlo.

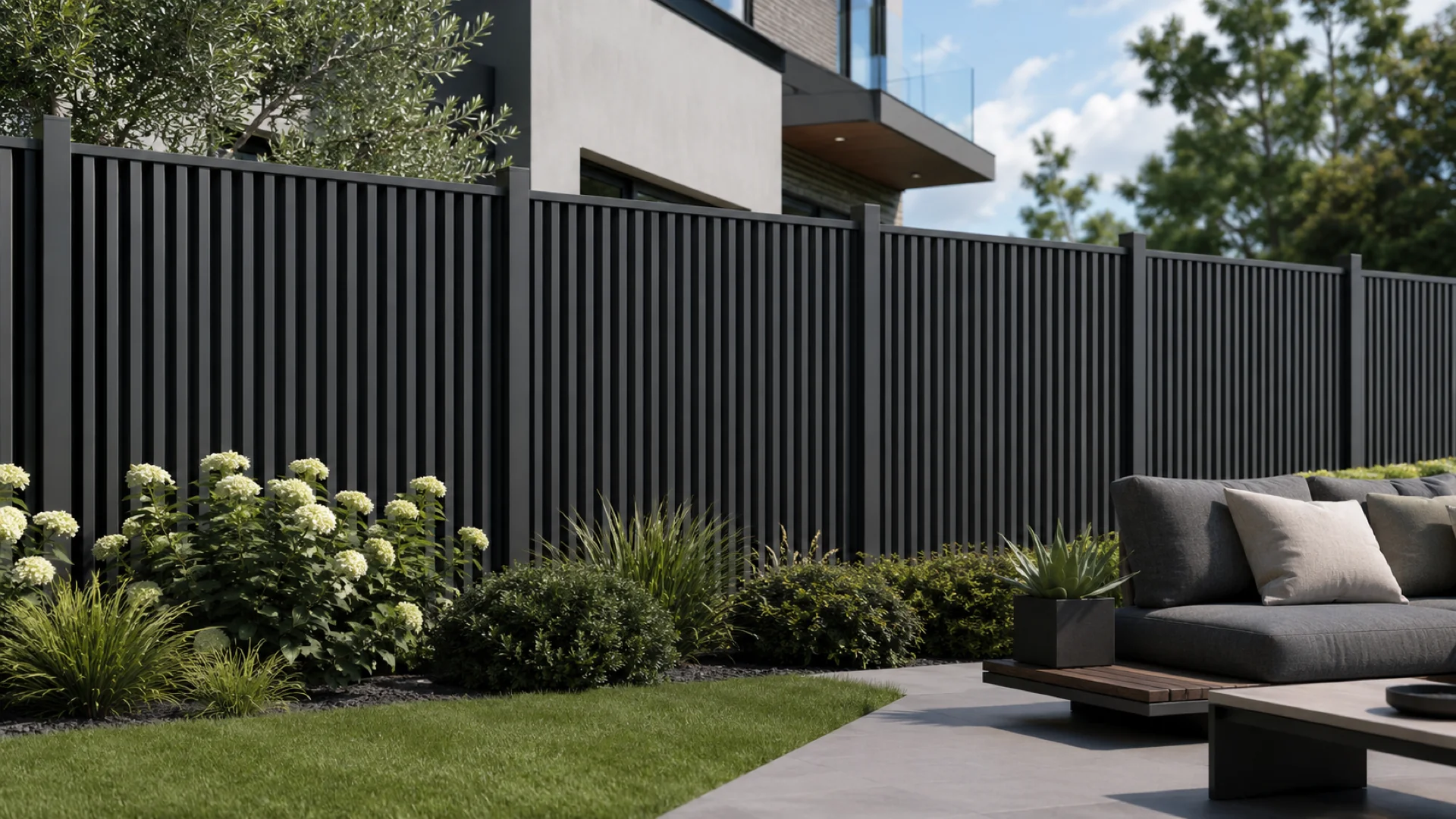

VF-VRT
Verto
Un assito moderno. Senza legno.
VF-BSC
Bosco
La materia del legno, la geometria dell'alluminio.
VF-CRY
Cristallo
Il confine che non interrompe lo sguardo.
VF-PRT
Porta
L'accesso parla la lingua della recinzione.

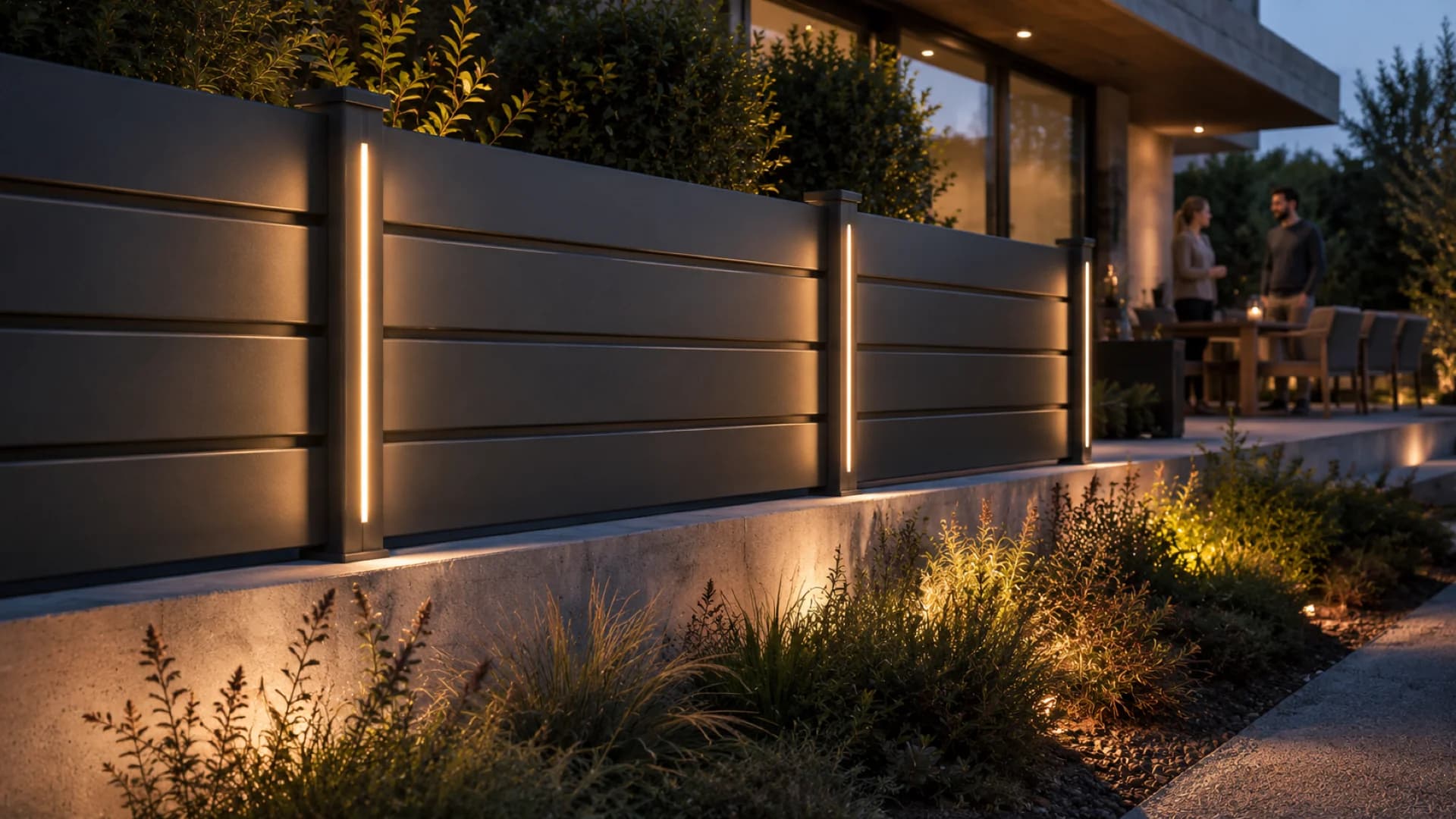

VF-LUM
